Universal Fairlead Chain WheelUniversal Fairlead Chain Wheel: fairlead untuk membimbing kabel melalui dan menukar arah atau mengehadkan kedudukan eksportnya, dan mengurangkan geseran antara kabel dan badan kapal, Roller fairlead utama, cleat Roller fairlead, unit kabel panduan roller jenis terbuka, 360 ° Pusing fairlead dan sebagainya.
Roda Rantai Fairlead Universal
Universal Fairlead Chain Wheel: fairlead untuk memandu kabel melalui dan menukar arah atau mengehadkan kedudukan eksportnya, dan mengurangkan geseran antara kabel dan badan kapal, Roller fairlead utama, cleat Roller fairlead, unit kabel panduan roller jenis terbuka, 360 ° Swivel fairlead dan sebagainya.

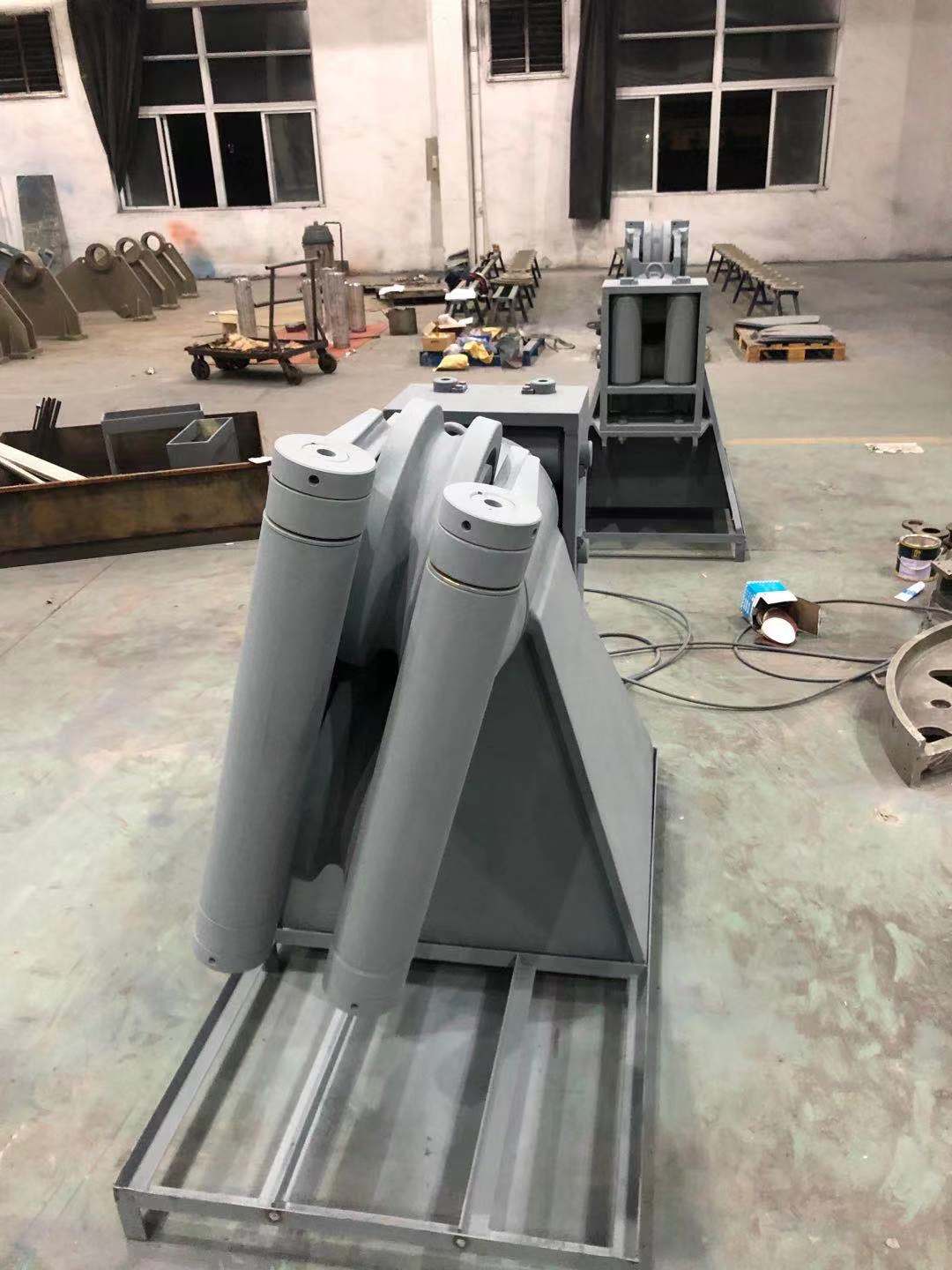

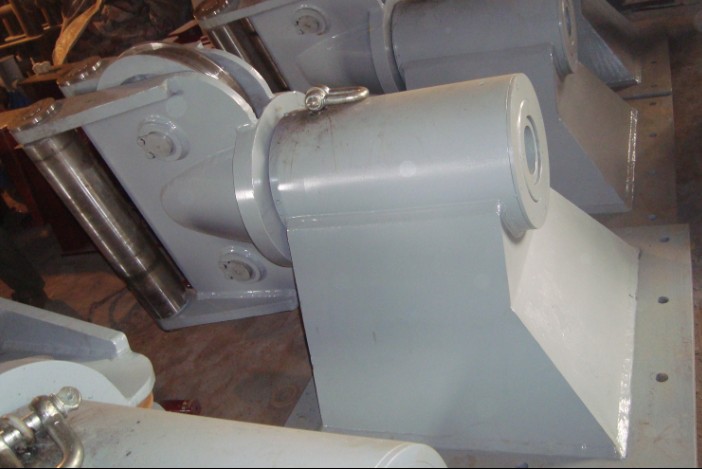

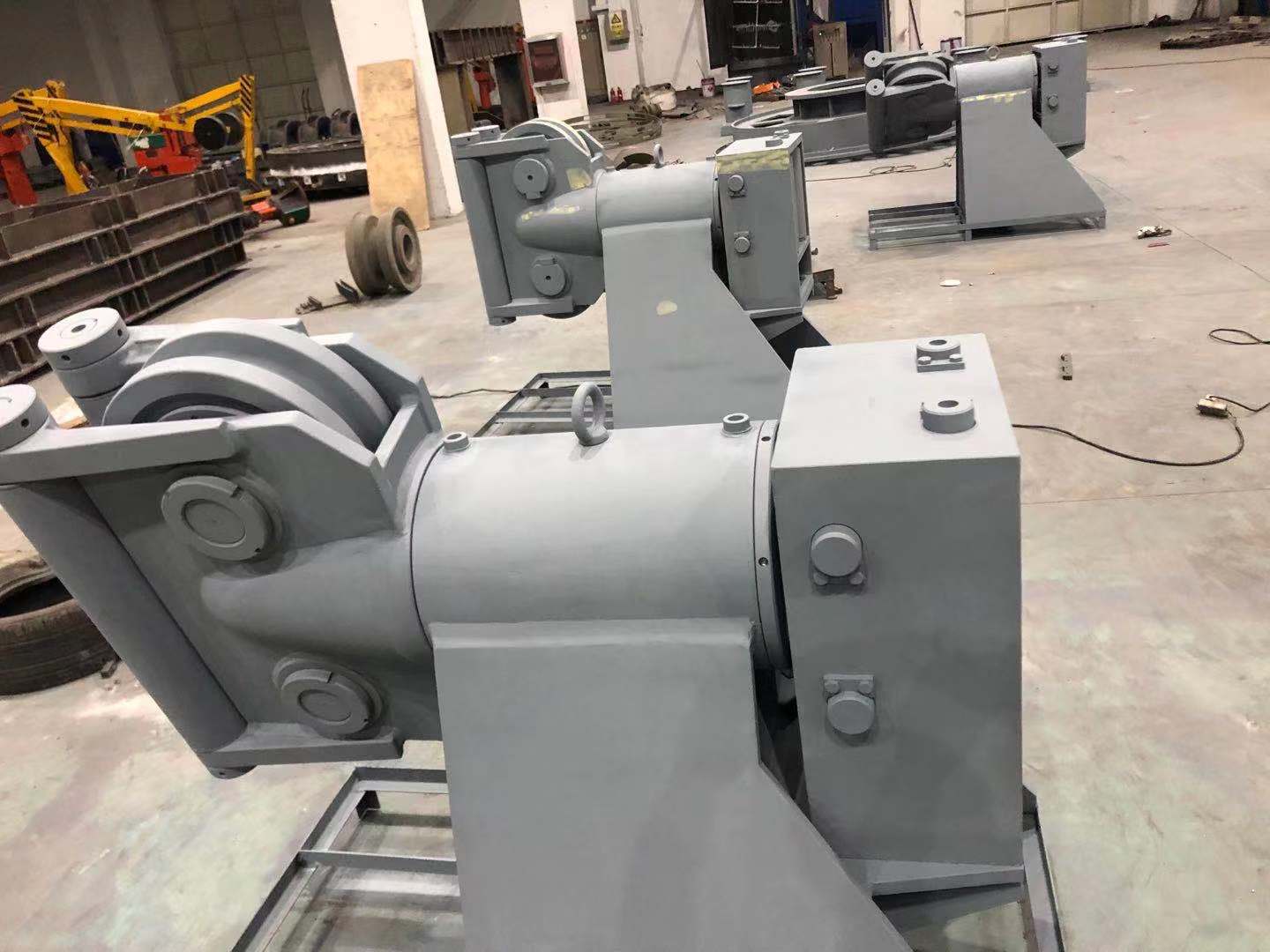

Roda Rantaian Fairlead Universal, termasuk pendakap, silinder induk dan panduan kabel bermaksud silinder utama tersebut boleh diputar secara bebas mengenai paksi pusatnya yang dilupuskan pada cara pendakap , badan tiub utama disediakan dengan lubang telus di sepanjang paksi pusatnya; peranti kabel panduan termasuk dua papan lapis luar dan potong dua set takal selari disandingkan antara papan lapis, papan lapis tetap dilupuskan secara menegak di permukaan hadapan silinder utama ; menggunakan silinder induk dan reka bentuk roda supaya bersepadu, struktur padat, ruang kecil, boleh digunakan dengan mudah pada kapal kecil; Sementara itu, panduan kabel kepala silinder boleh bebas berputar di sekitar paksi utama, jadi fairleads fleksibiliti tinggi untuk memenuhi keperluan orientasi yang berbeza panduan kabel, meningkatkan kelajuan fairlead, menjimatkan banyak peralatan dan sumber buruh; selongsong hujung hadapan papan lapis, supaya kabel lebih licin, mengelakkan pinggir keluli untuk kerosakan geseran kabel.
|
Rajah No. |
Stok Sheave Plumbum No. |
Diamerter Sheave (dalam.) |
Standard Setiap (ibs) |
Berat Setiap (ibs) |
Dimensi (dalam.) |
|||
|
A |
B |
C |
D |
|||||
|
461-18 |
239753 |
18 |
7/8 |
500 |
12.00 |
20.00 |
11.00 |
1.50 |
|
461-24 |
131574 |
24 |
1-1/4 |
500 |
15.00 |
26.00 |
14.00 |
1.50 |
|
461-26 |
238120 |
26 |
1-1/2 |
660 |
16.00 |
28.00 |
15.00 |
1.50 |
|
461-36 |
148389 |
36 |
1-5/8 |
850 |
20.00 |
36.00 |
19.50 |
2.00 |
|
461-40 |
136285 |
40 |
2 |
2006 |
23.00 |
42.00 |
22.50 |
2.00 |
|
461-42 |
130753 |
42 |
2-1/2 |
4000 |
28.00 |
52.00 |
25.50 |
2.50 |
|
463-26 |
4440359 |
26 |
1 |
988 |
33.00 |
33.00 |
3.75 |
1.50 |
|
463-30 |
1404377 |
30 |
1-1/4 |
1225 |
37.00 |
37.00 |
3.50 |
1.50 |
|
463-36 |
146522 |
36 |
1-1/2 |
1900 |
43.00 |
43.00 |
3.50 |
1.50 |
|
463-42 |
1406525 |
42 |
1-3/4 |
2975 |
50.00 |
50.00 |
4.38 |
2.00 |
|
463-48 |
131583 |
48 |
2 |
3600 |
55.00 |
55.00 |
4.63 |
2.00 |
|
463-60 |
123164 |
60 |
2-1/2 |
6400 |
68.00 |
68.00 |
5.75 |
2.00 |
