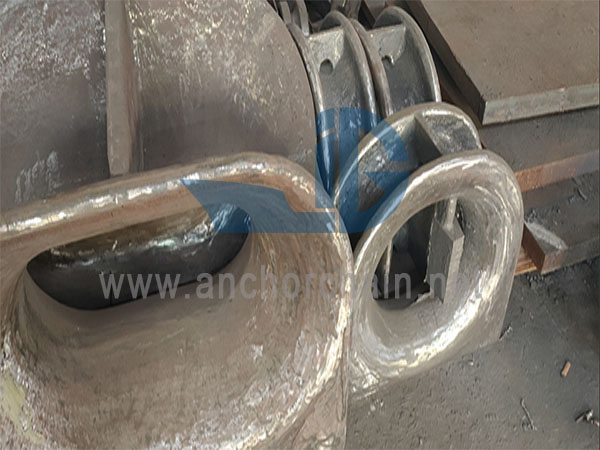

ISO 13713 Penambat Dan Kelengkapan Tunda Penambat Chock:Bahan tuangan keluli yang mempunyai takat hasil tidak kurang daripada 235 N/mm2 atau setara. Kandungan chock tuangan keluli tidak boleh melebihi 0.23% dengan mengambil kira kebolehkimpalan.
Chock:bahan tuangan keluli yang mempunyai takat hasil tidak kurang daripada 235 N/mm2 atau setara.
Kandungan chock tuangan keluli tidak boleh melebihi 0.23% mengambil kira kebolehkimpalan.
Semua permukaan chocks tambatan,termasuk kimpalan,hendaklah bebas daripada sebarang kecacatan atau ketidaksempurnaan yang boleh dilihat.
Semua permukaan yang bersentuhan dengan tali hendaklah bebas daripada kekasaran permukaan atau ketidakteraturan yang mungkin menyebabkan kerosakan pada tali akibat lelasan.
Penambat tambatan hendaklah disalut secara luaran dengan kemasan pelindung anti-karat.
JenisA:Tambatan yang dipasang di dek
Taip B:Tambatan yang dipasang di benteng pertahanan
Saiz nominal L*H |
l1 |
l2 |
l3 |
B |
H1 |
H2 |
R |
R1 |
R2 |
250*200 |
100 |
250 |
444 |
160 |
377 |
80 |
100 |
197 |
80 |
300*250 |
110 |
300 |
536 |
200 |
468 |
100 |
125 |
243 |
100 |
350*250 |
125 |
350 |
608 |
220 |
489 |
110 |
125 |
254 |
110 |
400*250 |
135 |
400 |
682 |
240 |
511 |
120 |
125 |
266 |
120 |
450*250 |
150 |
450 |
760 |
260 |
535 |
130 |
125 |
280 |
130 |
500*250A |
175 |
500 |
832 |
280 |
556 |
140 |
125 |
291 |
140 |
500*250B |
175 |
500 |
840 |
280 |
560 |
140 |
125 |
295 |
140 |
Saiz nominal L*H |
R3 |
R4 |
R5 |
T |
T1 |
Panjang kaki kimpalana |
SWLb |
Berat Dikirac (kg) |
|
Z1 |
(KN) |
(t) |
|||||||
250*200 |
46 |
20 |
15 |
34 |
18 |
8.5 |
353 |
36 |
73 |
300*250 |
64 |
25 |
20 |
36 |
20 |
9 |
491 |
50 |
121 |
350*250 |
72 |
30 |
20 |
38 |
20 |
9.5 |
589 |
60 |
151 |
400*250 |
78 |
30 |
20 |
42 |
23 |
10.5 |
736 |
75 |
200 |
450*250 |
80 |
30 |
20 |
50 |
28 |
12.5 |
981 |
100 |
280 |
500*250A |
88 |
30 |
20 |
52 |
30 |
13 |
1128 |
115 |
338 |
500*250B |
80 |
30 |
20 |
60 |
36 |
15 |
1373 |
140 |
396 |
Kaedah kimpalan boleh diubah berdasarkan isipadu/kekuatan kimpalan yang sama. bSWL yang ditunjukkan adalah untuk rujukan sahaja. Ini adalah berdasarkan bebanan yang dinyatakan dalam Lampiran A. The“SWL”boleh dilaraskan bergantung pada keadaan pemuatan sebenar,dan penandaan sebenar hendaklah dipersetujui antara pengguna dan pengilang. c Berat yang dikira adalah untuk rujukan sahaja. |
Saiz nominal L*H |
l1 |
l2 |
B |
H1 |
H2 |
C |
R |
R1 |
R2 |
250*200 |
450 |
398 |
154 |
408 |
327 |
57 |
100 |
200 |
174 |
300*250 |
516 |
460 |
168 |
466 |
387 |
60 |
125 |
233 |
205 |
350*250 |
582 |
520 |
177 |
482 |
395 |
65 |
125 |
241 |
210 |
400*250 |
652 |
588 |
193 |
502 |
412 |
70 |
125 |
251 |
219 |
450*250 |
734 |
662 |
213 |
534 |
433 |
77 |
125 |
267 |
231 |
500*250A |
812 |
730 |
237 |
562 |
447 |
82 |
125 |
281 |
240 |
500*250B |
828 |
750 |
253 |
578 |
466 |
82 |
125 |
289 |
250 |
Saiz nominal L*H |
R3 |
T |
T1 |
Panjang kaki kimpalana |
SWLb |
Berat dikirac (kg) |
|||
Z1 |
Z2 |
(KN) |
(t) |
||||||
250*200 |
78 |
26 |
20 |
8 |
8 |
353 |
36 |
48 |
|
300*250 |
85 |
27 |
24 |
8 |
9.5 |
491 |
50 |
83 |
|
350*250 |
90 |
29 |
25 |
9 |
10 |
589 |
60 |
100 |
|
400*250 |
98 |
34 |
32 |
9.5 |
13 |
736 |
75 |
145 |
|
450*250 |
108 |
41 |
36 |
12.5 |
14.5 |
981 |
100 |
215 |
|
500*250A |
120 |
41 |
36 |
12.5 |
14.5 |
1128 |
115 |
235 |
|
500*250B |
128 |
48 |
41 |
14.5 |
16.5 |
1373 |
140 |
266 |
|
a Kaedah kimpalan boleh diubah berdasarkan isipadu/kekuatan kimpalan yang sama b TheSWL yang ditunjukkan adalah untuk rujukan sahaja. Ini adalah berdasarkan pemuatan yang dinyatakan dalam Lampiran A c Berat yang dikira adalah untuk rujukan sahaja. |
